電纜分支箱在電力系統配網電纜化工程中，是一種經濟、穩定、保護便利的接線方法，它全絕緣、全密封的特性而電纜線路缺點率大為下降，成為配網電纜化工程的重要設備。節省了設備和電纜的出資，提高了供電的牢靠性，廣泛適用于商業中心、工業園區及城市密集區。接下來，我們就來了解一下。

一、電纜分支箱概述

電纜分支箱用于非骨干回路的分支線路，作為結束負荷接入用電運用，適用于中小客戶會合區域進行負荷分接時的接入用電，不該接入骨干環網及聯絡。電纜分支箱選用電纜進線1回，出線2回或4回，出線回路數可根據運用需求選用，額定電流為630A。選用全絕緣、全封閉、全屏蔽可接觸式結構，以及選用防凝露、防內部缺點電弧外泄等方法。

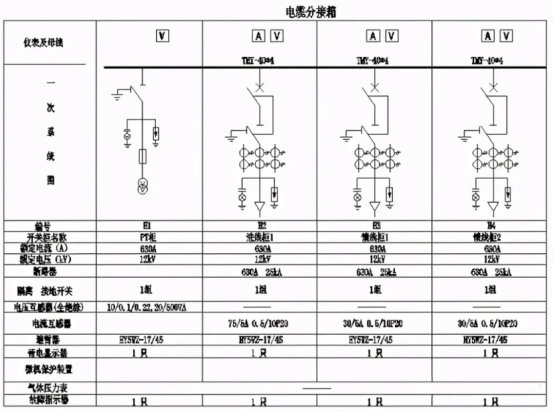

二、電纜分支箱電氣一次部分

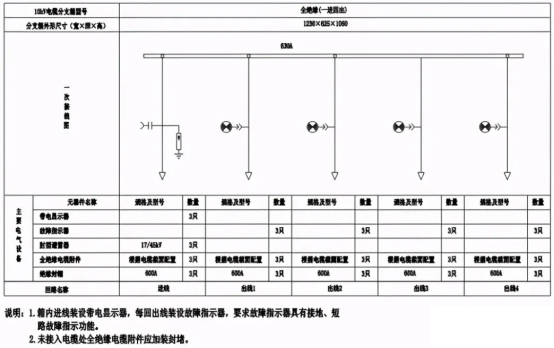

一進四出分支

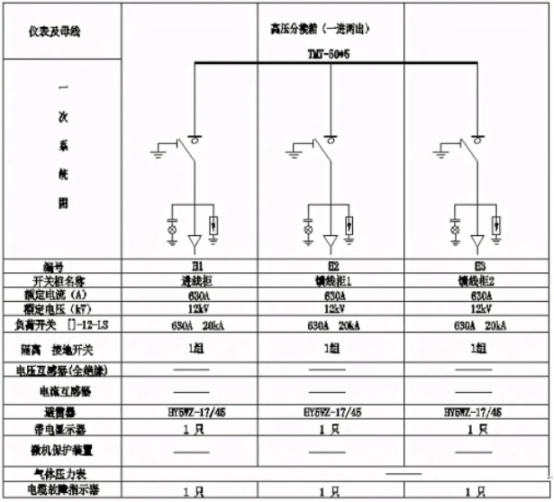

進線帶負荷開關

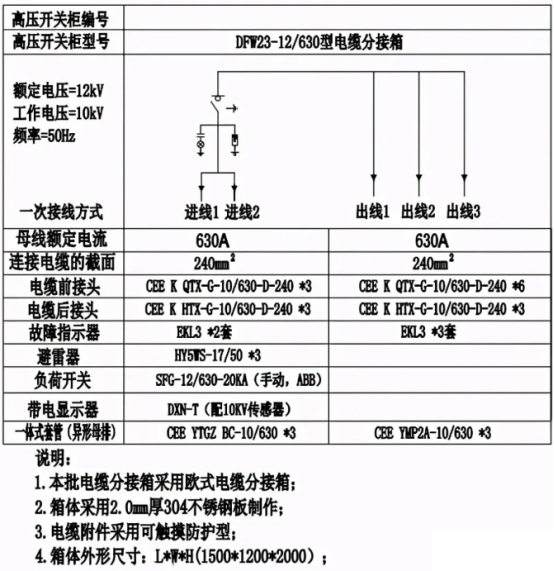

進出線負荷開關

進出線斷路器

三、電纜分支箱分類

常見的電纜分支箱有美式電纜分支箱，歐式電纜分支箱，環網型電纜分支箱，帶一臺開關的電纜分支箱等，一般不含有保護裝置。

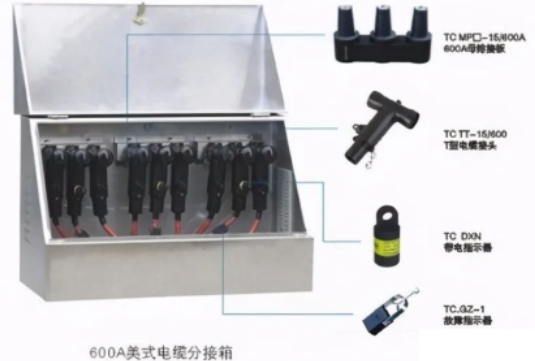

1）美式電纜分支箱，它以單向開門、橫向母排為主要特點，具有寬度小、組合活絡、全絕緣、全密封等明顯利益。600A主回路選用旋入式螺栓固定聯接；分支回路選用拔插式聯接。

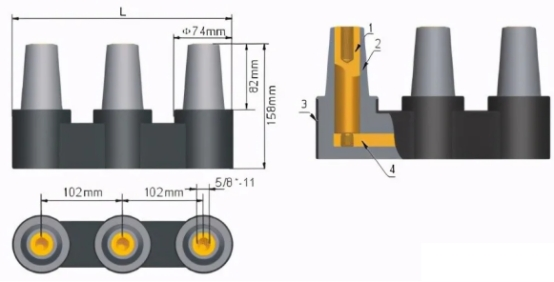

分支箱主要由箱體、母排接板、電纜接頭組成；箱體防護等級：IP43；母排接板：在電纜分支系統中起到母排的作用，其特點是全絕緣，全密封。包括二通接頭、三通接頭和四通接頭。

按電流等級可分為200A和600A兩種。200A母排接板與肘型電纜插頭聯接；600A母排接板由于Ｔ型電纜接頭或Ｔ－Ⅱ型電纜接頭聯接，從而組合成電纜多路出線。當母排接板留有預留接口時，可用相應的200A或600A絕緣帽將此接口封住。

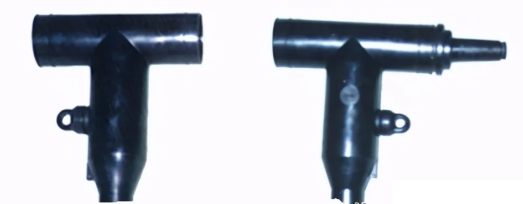

T型電纜接頭，用于電纜分支箱的主網分支系統600A,既能夠聯接600A母排接板M,也能夠和T-II型電纜接頭600A側聯接。或者直接用若干只T型電纜接頭組合聯接，可活絡組合成多路多種型式的電纜分支。

一同Ｔ型電纜接頭也可作為環網柜的進出線電纜接頭用，設備需求檢修時，可將Ｔ型電纜接頭裝置在單通接頭上，與檢修設備進行阻隔，在其測試點上也能夠裝置短路缺點指示器或帶電指示器，相同完結快速缺點定位或線路帶電狀況指示。

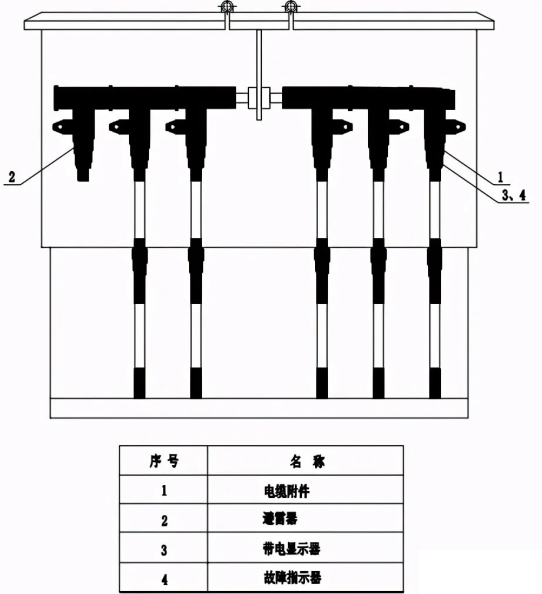

2）歐式電纜分支箱，它的首要特點是雙向開門、運用穿墻套管作為聯接母排，具有長度小、電纜擺放清楚、三芯電纜不需大跨度交叉等明顯利益。一般選用額定電流630A螺栓固定聯接式電纜接頭。

四、電纜分支箱的選型

(1)、橡塑外套為主材作為防護型的電纜分支箱。在長時間作業中易發生內界面分別及顯露端頭龜裂，使絕緣和密封受損，因而該產品的翻開受到限制。

(2)、丙橡膠三元乙(EPDM)為主材的電纜接頭密封型電纜分支箱。其材料偏硬，而EPDM為可燃性材料，易發生爬電或起弧簡略燃燒，一同，防潮防水及抗老化的功用也較弱，達不到長時間作業免保護的要求。EPDM為有毒物質，對環保也存在不利因素。

(3)、硅橡膠為主材電纜接頭防洪型電纜分支箱。其材料柔軟，具有高彈性、高密度、全絕緣，材料密封功用杰出、到達防潮、防水、抗老化、抗阻燃、耐電暈和長時間作業免保護等利益。由于硅橡膠與電纜采納過盈合作，徑向縮短均勻度高，不會因熱脹冷縮使內界面分別而發生內爬電擊穿，一同對電纜本體有徑向的耐久壓力，使內界面結合嚴密牢靠。一同硅橡膠本質是無毒材料，對環保也有利。

(4)、部分電纜分支箱帶負荷開關分斷的電纜分支箱。可完結環網柜的功用，而且價格又低于環網柜，在戶外起到替代開關站的重要作用，有便于保護試驗和檢修分支線路，削減停電經濟損失的特點，特別是在線路走廊和建配電房較困難的情況下，更閃現其優越性。

(5)、帶電可接觸與帶電不可接觸的差異和選用

帶電可接觸電纜接頭與帶電不可接觸電纜接頭的首要差異，是在于前者的硅橡膠電纜接頭內部有半導體屏蔽層，外有導電屏蔽層、經過金融抱箍聯接接地，保證電纜接頭表面電位與接地相同；而后者相同為硅橡膠電纜接頭，經過實測成果兩者對地電壓均為零值，但在實踐作業中、后者表面或許發生感應靜電。

假如運用在變電所內部的多回路并排作業中，需求檢測其間一回路、而相鄰回路帶電作業時，運用可接觸電纜接頭對安滿是有利的。可是運用在電纜分支箱中，底子不存在此類問題，由于規劃是免保護產品，分支箱內并無任何二次線路需求保護與檢修，而且分支箱外殼為IP43防護等級，箱體已牢靠接地，在帶電作業中不允許翻開分支箱外殼，不存在帶電接觸分支箱內部電纜接頭的任何或許。

即便在不可抗外力的損害下(如被轎車等外物激烈相碰撞)，運用可接觸與不可接觸的電纜接頭，其兩者成果都是相同的。

從作業中的牢靠性視點剖析、可接觸電纜接頭由于表面掩蓋導電層并經金屬抱箍接地，因而無任何外絕緣爬距存在。而不可接觸電纜接頭的外層為強絕緣的硅橡膠，尚有許多外絕緣爬距存在。顯然，在相同的情況下，不可接觸電纜接頭的作業牢靠性高于可接觸電纜接頭。從經濟上的視點考慮，不可接觸硅橡膠電纜接頭的價格也低于可接觸型的電纜接頭。因而，以選用不可接觸硅橡膠電纜接頭較為抱負。

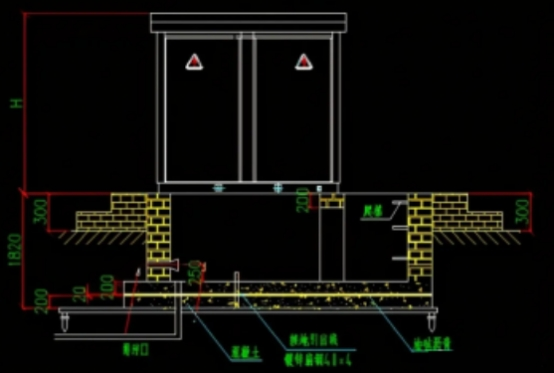

五、電纜分支箱根底土建示意

六、電纜分支箱的裝置運用條件和運轉前注意事項

目前我國生產的電纜分支箱品種繁多，因而，電纜分支箱的裝置施工就變得十分重要。在電纜分支箱與電纜接頭裝置聯接過程的操作方法是否正確、電纜頭裝置工藝是否了解、電纜分支箱內部組件與電纜接頭部件組合的先后次序，是否按照廠家配套供給裝置規范說明書進行操作等等，都將直接影響電纜分支箱的運用壽命和正常運轉。

電纜分支箱在運轉前，有必要查看各分支電纜的接地線是否與箱體的接地端子聯接緊固。一同，箱體外殼有必要與地網直接聯接或有明顯的接地址。電纜分支箱裝置完工后，有必要按照有關規定的試驗規范和條件，對電纜和組件一同進行試驗。
